135-0054-1271

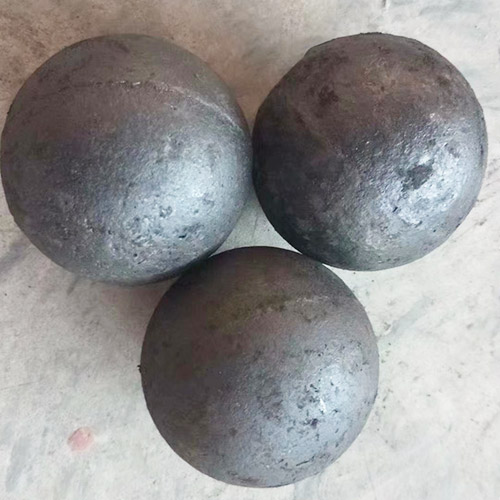

高鉻球、中鉻球、鍛造鋼球質(zhì)量指標(biāo)介紹
1、高鉻球質(zhì)量指標(biāo)：
含鉻量≥10.0%、含碳量在1.80%-3.20%之間都稱為高鉻球，標(biāo)準(zhǔn)要求高鉻球硬度(HRC)要≥58以上，沖擊值ak≥3.0J/㎝2，若達(dá)此硬度高鉻球要采用高溫淬火+回火處理(目前國內(nèi)高鉻球淬火有油淬和風(fēng)淬兩種淬火方式)，如檢測硬度(HRC)低于54以下說明高鉻球沒有經(jīng)過淬火處理。
2、中鉻球質(zhì)量指標(biāo)：
含鉻量3.0%～7.0%，含碳量在1.80%-3.20%之間都稱為中鉻球，沖擊值ak≥2.0J/㎝2，標(biāo)準(zhǔn)要求中鉻球硬度(HRC)要≥47以上，為保證鋼球質(zhì)量中鉻球需采用高溫回火處理(以達(dá)到消除鑄造應(yīng)力之目的)，如鋼球表面呈暗紅色表明產(chǎn)品已經(jīng)過高溫回火處理、如鋼球表面仍呈金屬本色表明產(chǎn)品沒有高溫回火處理。
3、鍛造鋼球質(zhì)量指標(biāo)：
含鉻量0.1%～0.5%(鍛打球一般情況下不含鉻)，含碳量在1.0%以下并且鋼球采用高溫鍛打制造，有些鍛打鋼球表面硬度(HRC)雖然可以達(dá)到≥56以上(淬透層只有15㎜左右)，因鍛打鋼球材質(zhì)淬透性較差其心部硬度一般只有30多度，正常情況下鍛打鋼球時常采用水淬處理。
在線客服
